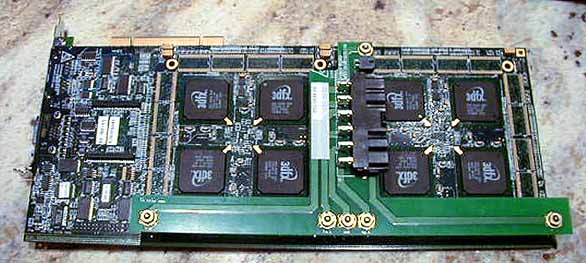

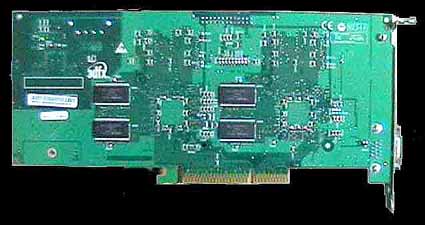

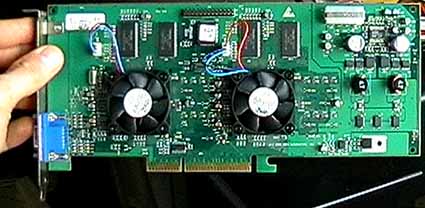

Visualisation de la Voodoo 5500
Il suffit de cliquer sur les zones de la carte pour en voir une image agrandie.
Extraits de la mise au point:
Jeffer7 :
Ma première conclusion est la suivante: tu es un dingue... (-:
Ma deuxième: tu es un fou, ce qui ne change pas beaucoup de la première... (-! [...]
Athlon11:
[...] Et la voodoo 5 est trop belle (2proc) , c'est une oeuvre d'art ! et j'aimerais bien en bidouller une...
Pour le problème des textures, je fait confiance à je sait pu quel site qui sort des Driver Bêta pour Voodoo 3 et 5...
bah, j'aurrais du m'en acheter une , je les ai vu sur un site bradé à la fin à 959 Frs !! les boules.
Jeffer7 :
[...] les 2 ventilateurs sont fixés aux puces avec une espèce de colle noir/gris dure comme de la pierre. Le problème et que la couche est très épaisse et qu'elle ne couvre qu'environ la moitié de la surface de la puce.
Mon reflexe dans un premier temps serait d'essayer de casser cette couche (un electronicien chinois m'a dit que c'était possible) mais j'ai peur d'abimer, ensuite ce serait de recoller les radiateurs avec cette colle:
http://www.bacata.net/
Elle se trouve dans la section refroidissement, ils sont les revendeur direct de la firme qui fabrique l'artic silver.[...]
Athlon11:
[...]
Effectivement ,il est important de connaitre le "facteur limitant" de la carte... si la mémoire ne suit pas ça sert à rien [...]
J'aimerais bien avoir ça............moi !!
Jeffer7 :
[...]
PS: J'attend aussi un retour de fond pour investir dans une carte mère Abit KT7 A, un processeur Thunderbird 700 et un système refroidissement Alpha pal6035. De l'artic silver si je trouve des petites doses moins cheres que le tube de 7 grammes. comme la tension du thunderbird est dejà de 1,7V il me faudra bien modifier la carte mère. J'espère avec cette config pouvoir passer le Ghz.
on verra bien...
Athlon11:
[...] La KT7A est un très bon choix ( je dis pas ça parce que j'en ai une !), j'arrive à monter le FSB à 168 Mhz maxi à 3.6V ( Vi/Vo) et avec mon petit DURON 650 semaine 27 ça fait 7.5*156 = 1170Mhz !!! ( je fait 168 avec la ram à 100 (68-33 = 35 donc ram à 135) à 133 ( ram à 168 ça passe pas...)avec un PAL6035 ( qui est exellentissime )
avec un V core de 2.04 V ( modif très très simple sur KT7 (A))
L'athlon (thunder...) est plus difficilement oc les 2.00 - 2.08 V te serons indispensable pour passer le giga
Pour ma part l'artic silver me fait gagner 2.5° ( par rapport à la patte fournie avec le PAL) pas terrible !! [...]
Jeffer7 :
[...] Demain je sors ma carte. [...]
File un dernier conseil avant demain si tu peux.
@+
Athlon11:
[...] Bien, 178 Mhz ..... c'est combien à l'origine ( 166 ??) si c'est le cas c'est pas terrible...
Y a t'il la possibilité (comme sur la Rage MAX) de faire du mono processeur ?? ( on verra lequel lache le premier ou si ils se valent...), je crois qu'une bonne augmentation de tension et un refroidissement en conséquence vas aider un peut tout ça !!! [...]
Jeffer7 :
[...] bin ouais, ils préconisent de pas dépasser 10% des 166 Mhz. soit environ 183Mhz. Sur Hardware.fr il arrive à 180Mhz, moi 178. De toute façon ça va pas du tout, il faut faire décoller ça. Il y a une option single chip only mais je ne vois pas comment savoir lequel, et puis je t'assure qu'il y en a un des deux dont le ventilateur est vraiment très mal collé. on verra bien. [...]
Mon cousin fait ses collections de fanzines sur ibazar et il est très content. (-: [...]
A+,
on se revoit après, au pire si c'est la suprabourde je sortirai ma vieille TNT pour rallumer mon ordi
Jeffer7 :
Pas concluant, j'ai enlevé les radiateurs, bien tout nettoyer je les ai remis avec graisse termique bien comme il faut mais rien au niveau perf, pas un Mhz de plus... la vérité serait donc ailleurs... [...]
Athlon11:
[...] L'idéal serait la même photo un peut plus à droite et des deux cotés (s'il y a des composants derrières...) [...]
Jeffer7 :
[...] je me vois pas me racheter une autre carte graphique alors que je reflechi pour changer ma cart mère et mon proc'
J'ai été assez content du résultat de mes photos tests, je vais aujourd'hui refaire tout ça avec une meilleur qualité... je te signal quand c'est fini.
Athlon11:
[...] La photo qu'il me faut c'est la carte de façe, complètement à droite ( ou il y à des Self et un transistor (en bas du connecteur d'alim quoi))
Athlon11:
[...] porrait tu m'envoyer le morceau qui me manque sur la photo ( en bleu ). juste le circuit et les quelques composants autour, un tout petit morceau quoi !!
[...] (dis donc la photo est belle je trouve mais elle pèse lourd 2.85Mo !!!, je te la renvoi en jpeg)
Jeffer7 :
[...] Bizarre pour la photo, moi elle est affiché à 288 ko. C'est beaucoup mais pas autant que ce que tu as reçu... à moins que je te l'ai envoyé en 300 dpi avant de la ré-enregistré... dans tout les cas je suis un bouriccot et m'en excuse platement, depuis le temps que j'ai internet et étant dans l'infographie depuis pas mal d'années je n'ai absolument aucune excuses /-:
[...] ça va être difficile car j'aurai la tête à l'envers et je n'atteindrai que difficilement la zone à mesurer, eheh j'aime bien (-:
@+
Athlon11:
Allez une mesure en plus à faire... [...]
Jeffer7 :
Moi je reste dubitatif devant toutes les mesures de ce circuit [...]
Athlon11:
Bon l'alim de la Voodoo est bien compliqué, ils se sont cassé le bol pour pas grand chose !!! [...]
je voudrais (s'il te plait....) quelques mesure supplémentaires [...]
Je recherche des infos sur le circuit intégré qui commande tout ça [...]
En tout cas on sait maintenant quelque chose.... les core VSA100 fonctionnent @ 2.8 Volts !! l'idéal serait d'arriver à 3.05/3.10 V
voire plus pour un "rodage" ma TNT2 était à 2.6V je l'ai faite monter @3.6V !! c'est solide !
Pour la mémoire il semblerait qu'elle fonctionne à 3.5 V, ce qui est dans la "norme" ! les dernières mesures confirmerons ou pas !!! [...]
Jeffer7 :
[...] Pour les deux condensateurs j'ai mesurer 3,55 volts. [...]
Jeffer7 :
T'as capté le nouveau truc pas con pour refroidir mieux ? Il faut poncé avec du papier abrasive trés fin les contacts radiateur/processeur puis gommer les aspérité avec du belgome alu (un truc pour les motos). Le principe paraitrait efficace surtout pour les radiateurs qui ont une couche de protection (noire en général).
Qu'en penses-tu ???
Jeffer7 :
J'ai trouvé 2 liens pour le circuit intégré:
[...]
Il me semble que c'est une doc générale sur les LTC1929
[...]
Plus ciblé sur des variantes du modèle de base.
Athlon11:
Pour le refroidissement j'ai été voir.... disons que c'est valable sur un surface de refroidisseur bas de gamme , mais les haut de gamme en général (le mien par exemple un ALPHA) ont des "semelles" en cuivre déjà bien travaillé.... à voir donc !!
A noter également, sur un refroidisseur bas de gamme l'artic sylver fait des miracles et sur les "bons" c'est pas terrible, tu voie ou je veux en venir !! plus la surface est déjà plane et moins la papate est efficace, c'est logique !!! [...]
il reste une petite série de mesure et on vas commencer les investigations.... [...]
je voudrais quand même pour être sur, un agrandissement du carré orange, pour bien vérifier. voilà. [...]
Si tu pouvais également zoomé ceci, pour voir la référence du circuit intégré [...] on fera de même avec la tension mémoire. se sera R106,R108 ou R104. [...]
Athlon11:
[...] Pour relier les ponts, ben facile, mon premier DURON650 les avait déjà relier..., mon actuel 700, les ponts sont soudés à l'étain (fer JBC 25Watts) c'est délicat mais faisable.
[...]
Jeffer7 :
[...]Si je comprend bien je vais commencer par augmenter la tension des cores pour les pousser jusqu'à trouver la fréquence où la RAM délire... ensuite augmenter la tension de la RAM.
[...]
Athlon11:
[...] J'en profite d'ailleur pour pousser un coup de gueule, LA RAM CA CHAUFFE PAS, C'EST PAS POSSIBLE CE SONT DES CONDENSATEUR !! , la preuve en est les dernières GF3 avec de la ram à 250 (500DDR) certaines carte n'ont pas de radiateur sur la RAM, c'est du Pipo !!!
Bon elle sont chaudes pourquoi..... parceque le GPU n'est las loin et LUI CHAUFFE l'époxy qui compose le circuit imprimé ne conduit que trés peut la chaleur mais les nombreuses piste en CUIVRE elle OUI et c'est du direct GPU/RAM sur 4 à 8 couches !
Bon désoler je m'énerve mais CA M'ENERVE !!! [...]
[...]t'a un DURON, il tourne à combien ?? moi le mien 700@1148 (164*7) sur KT7A (KT133 semaine 52 ouf le bol !!)[...]
Jeffer7 :
[...] Gloups... 20%... on y arrivera jamais... ils ont du collé de la RAM lambda a pas cher qui trainait quelque part pour bazarder leur stock de VSA-100... tout est perdu... ouiiiiin )))-; il faut que je me reprenne... snif, snif,...[...]
[...] je te décris vaguement ma config: PII333@412, Asus P2B 1.0, 128Mopc100+128Mopc133. A l'époque j'en étais très fier mais maintenant ce n'est plus vraiment un foudre de guerre hein...[...]
Athlon11:
[...] Pour les résistances ajustable je te l'ai marqué... R112 : 10K ohms ; R104 : 2K ohms ( 10000 et 2000).[...]
[...] A pour ta config j'était persuadé que t'avais un DURON... t'on overclock est sympas 333@412.[...]
[...] Ben en fait tu le vois, ça vas bientôt baisser les Thunder et les duron aussi, moi j'attendrais un peut...[...]
Jeffer7 :
[...] Pour overclocker mon PII à 450 Mhz j'avais été obligé de peindre certaines pattes de la carte support du processeur, parce que les Asus ne permettaient pas grand chose... même la fréquence aux jumpers quoi...
Problème c'est qu'@ 450Mhz mon proc' devenait instable en été (il fait horrible chaud à grenoble parfois en été). Et comme je supporte pas ça j'ai préféré le redescendre. Ceux qui avaient des abit BX ou H6 étaient pas emmerdés eux...[...]
Athlon11:
Bon moi je viens de faire le con, je voulais formater win2000, donc format c:.... oui mais vu que c: est en NTFS et le reste en fa il m'a formater (/q rapide) d:, mes saivegardes haaaaaaaaaaaaaaaa !!! ou est unformat, je le trouve pas comment je fais, les infos sont pas réellement éffacées... ahhhhhhhhhhhh aide moi si tu sait.
Jeffer7 :
[...] J'ai un nouveau problème de taille... disons moins importante que ce que j'ai rencontré ce matin mais quand même... j'essaie de mesurer la tension de la RAM entre Q5 et la masse, mais je trouve toujours la même valeur. J'ai monté le Réa à 1200 ohms et rien... pas le moindre changement. ensuite j'ai éteint l'ordi en me disant que le LM358 définissait peut-être ses mesures au démarrage (mais ça me semblait grotesque) puis j'ai remis le Réa à 1000ohms, ensuite je l'ai monté à 1050ohms et j'ai redémarré... rien.... toujours 3,55 volts.[...]
Athlon11:
[...]bon mon problème se répare tout doucement, ça formate encore et encore !!! le PC est HS pour le Week-end
il faut que je retélécharge TOUT !!!
Je te recontacte dès que tout vas bien ( désolé...)
Apparemment ça marche pas très fort ma bidouille ! je vais voir ça, et l'autre (tension des Cores) ça marche ??[...]
Jeffer7 :
[...] LES COOORES!!! çA MAAARCHE!!! J'ai pas réussi à attendre et j'ai essayé, je fais mes mesures sur C99, quand j'augmente la résistance de R112 la tension diminue et quand le diminue la résistance elle augmente... (((-:
Pour l'instant ça tourne sans ventilateurs, ce serait sympa de faire des résultats sans ventilateurs d'abord et avec après. [...]
Jeffer7 :
[...] Arrivé à plus de 3.5 volts l'écran s'est éteint avec l'info "signal out of range". J'ai rallumé, j'ai constaté que l'image faisait comme un cintillement mais pas dû à la fréquence, plutot un cintillement de pixels... bizarre, mais en descendant la tension ça passe on dirait.
En plus quelque chose me dit que ventilateur ou pas la tension ne pourra pas être augmentée plus. Je l'ai donc mis à 3,4 volts et voila...
Athlon11:
[...] A l'origine ils sont @2.80 V ..... 4V t'es fou !!! bon 3.6V avec de bon ventilo pour un rodage de 25/ 30 Heures Ok mais pas constamment !!!
Pour le moment sans ventilo dépasse pas 3.1 V, plus haut tu pourrait abîmer (pas forcément le GPU mais ce qu'il y a autour...) ta carte, car tu me dit que ça chauffe dur ! [...]
Jeffer7 :
[...] Rhaaaaa, c'est la catastrophe... je me suis mis à 3 volts pour commencer à tester la monté en fréquence. Sympa, j'ai passé les 180 Mhz pour monter jusqu'à 189 Mhz, bon, plantage, je redescend à 188Mhz. ça marche plus longtemps... puis plantage. je redescend à 187Mhz, ça marche encore plus longtemps... puis plantage. Je suis redescendu avec 2.9v à 182Mhz comme ça. Il faut dire que c'est 3Dmark qui fait planter, un jeu marcherait. Je me dis que c'est peut-être la température qui monte progressivement puis pouf...[...]
Athlon11:
La modif semble être intéressante, la ram sans augmentation de voltage passe les 189Mhz (voire plus...) et les VSA100 189 @ 3Volts, très mal refroidis
Je pense qu'il est envisageable de penser 210/210 Mhz les VSA100 bien refroidis...c'est encouragent !!
Pour le refroidissement t'a une idée ?? un gros refroidisseur qui prendrais les deux VSA 100 (avec deux trous pour les condensateur...) 50*150 mm ??[...]
Jeffer7 :
[...] Il faudrait que j'arrive à rajouter 4 autres ventilateurs sur la carte... et c'est là que tu interviens: puis-je mettre des ventilateurs en parallèle sur les fils d'alimentation des ventilo d'origine, si c'est le cas combien? si c'est pas le cas, comment faire? car je voudrais que ces ventilateur en plus soit definitivement fixé sur la carte... j'ai tout dans la tete, le résultat devrait être très sympa (-: question perf on verra...
Athlon11:
[...] Pour faire tourner des ventilos plus vite sur ta carte, il faudrais des ventilos 5Volts et leur balancer 7Volts (present entre le +5(rouge) et le +12(jaune), 12-5=7 Volts)[...]
[...] Ou alors récupérer le -5V (présent sur la carte mère et provenant de l'alim ATX) pour obtenit 5+12= 17 Volts, mais ta carte ne sera plus autonome puisqu'elle sera relier par un fil à la carte mère... ( tu peut mettre un connecteur...)[...]
